硬脂酸鈣

中文名稱：硬脂酸鈣

中文別名：十八酸鈣鹽;十八酸鈣;十八酸鈣鹽,十八酸鈣;SCD潤滑劑;十八烷酸鈣鹽;

英文名稱：Calcium stearate

英文別名：Stearic acid calcium salt;Stearinsaeure,Calcium-Verbindung;g339s;flexichemcs;witcog339/s;

CAS號：1592-23-0

分子式：C36H70CaO4

分子量：607.01700

精確質量：606.49000

PSA：52.60000

LogP：12.51080

外觀與性狀：白色固體

密度：1.08g/cm3

熔點：147-149°C

沸點：359.4ºC at 760 mmHg

閃點：162.4ºC

穩定性：Stable under normal temperatures and pressures.

儲存條件：庫房低溫通風干燥

1、硬脂酸鈣的合成將含量為1074kg/m3(10°Bé)的氯化鈣溶液加入到上述制備的硬脂酸鈉溶液中,于65℃左右進行復分解反應,產物硬脂酸鈣以沉淀析出。然后經過濾、水洗、于90℃左右干燥,即得成品。
2、將5.60g(0.1mol)的氧化鈣懸浮在300mL,55℃的熱水中。然后將化學純的51.3g的硬脂酸溶解在350mL,70℃的熱水中,再加入0.75g二乙醇胺,攪拌使之乳化。將已制就的硬脂酸乳液在2h內逐漸加到氧化鈣懸浮液中,并充分攪拌,將形成的白色不溶物即硬脂酸鈣濾出,干燥,得到產品。
3、直接法 在裝有攪拌器、溫度計的反應鍋中加入定量的硬脂酸和CaO,升溫至熔化,在不斷攪拌下緩慢加入催化劑H2O2,并抽真空,控制反應溫度在140～150℃,反應1.5～2.0h。反應完成后,出料并冷卻、粉碎即得產品。
4、復分解法 ：將硬脂酸溶于20倍質量的熱水中,加入含量飽和的燒堿溶液,于75℃左右進行皂化反應,生成稀的硬脂酸鈉溶液。再將含量為1074kg/m3的氯化鈣溶液加入到硬脂酸鈉溶液中,于65℃左右進行復分解反應,產物硬脂酸鈣以沉淀析出。然后經過濾、水洗、于90℃左右干燥,即得成品。 [2]

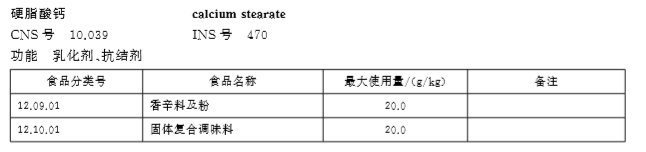

作聚氯乙烯的熱穩定劑和多種塑料加工的潤滑劑，脫模劑等。在硬質制品中，與鹽基性鉛鹽、鉛皂配合可提高凝膠化速度。也用于食品包裝、醫療器具等要求無毒的軟質薄膜與器具。還可作聚乙烯，聚丙烯的鹵素吸收劑，以消除殘留催化劑對顏色和穩定性的不良影響。在橡膠加工中作增塑劑，能使天然橡膠和全成橡膠軟化，而對硫化幾乎無影響。亦用作聚烯烴纖維和模塑料的潤滑劑，潤滑脂的增厚劑，紡織品的防水劑，油漆的平光劑，制造塑料唱片時的增塑劑等。聚乙烯、聚丙烯中作為鹵素吸收劑; 酚醛、氨基等熱固性塑料的潤滑劑和脫模劑; 潤滑脂的增厚劑; 防水織物的防水劑; 油漆的平光劑及鉛筆芯的潤滑劑等。食品級的硬脂酸鈣用作抗結劑。硬脂酸鈣還用在鉛筆芯生產及醫藥、香料工業中。

操作注意事項：密閉操作，注意通風。操作人員必須經過專門培訓，嚴格遵守操作規程。建議操作人員佩戴自吸過濾式防塵口罩，戴化學安全防護眼鏡。遠離火種、熱源，工作場所嚴禁吸煙。使用防爆型的通風系統和設備。避免產生粉塵。避免與氧化劑接觸。搬運時要輕裝輕卸，防止包裝及容器損壞。配備相應品種和數量的消防器材及泄漏應急處理設備。倒空的容器可能殘留有害物。
